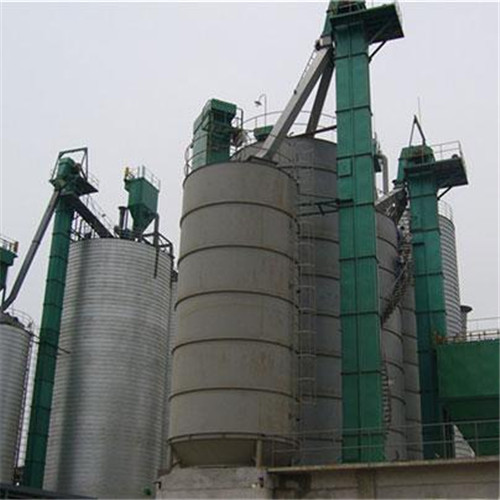

環鏈斗式提升機(TH型)主要適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等溫度不超過250℃的物料。威泰克提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
環鏈斗式提升機(TH型)備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機zui大輸送量365m³/h,zui大提升高度為50m。
TH系列環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料 的垂直輸送。TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)是一種圓環鏈斗式提升機 ，采用混合式或重力卸料，挖取式裝料。TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料 ，物料溫度在250℃以下。如：煤、水泥、碎石、砂子、化肥、糧食等。
1、維護方便，壽命長，結構剛性強;
2、輸送物料的溫度*高可達250℃，提升高度運行平穩可靠，噪音小且維護方便;
3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上;
4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

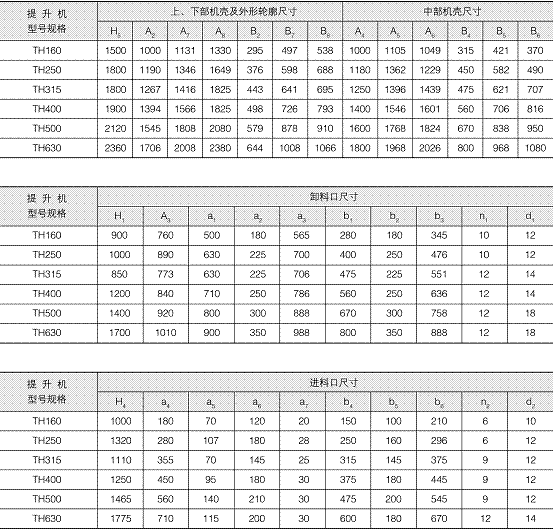

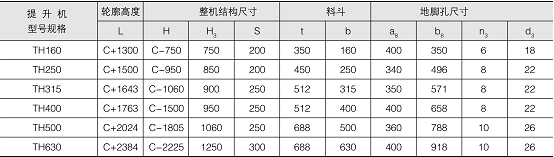

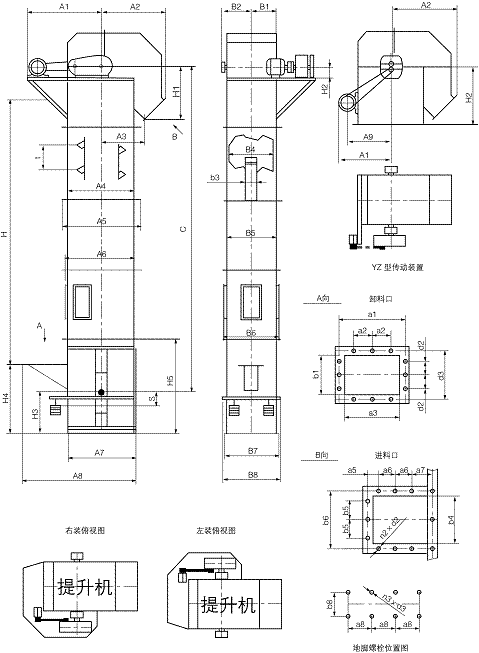

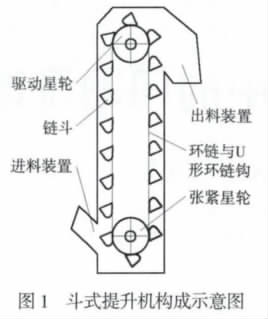

TH型環鏈斗式提升機外形結構圖:
| 規格型號 | TH315 | TH400 | TH500 | TH630 | |
| 輸送量(m³/h) | 中深斗 | 35 | 60 | 75 | 114 |
| 深斗 | 59 | 94 | 118 | 185 | |
| 斗容(L) | 中深斗 | 3.75 | 5.9 | 6.3 | 14.6 |
| 深斗 | 6 | 9.5 | 15 | 23.6 | |
| 斗距mm | 512 | 512 | 688 | 688 | |
| 鏈條類別 | 7環 | 7環 | 7環 | 7環 | |
| 鏈條直徑mm | 18 | 18 | 22 | 22 | |
| 鏈條節距mm | 64 | 64 | 86 | 86 | |
| 輸送物料塊度mm | 40 | 40 | 60 | 60 | |
| zui大提升高度m | 40 | 40 | 40 | 40 | |
| 型號 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | |||||||||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
| 輸送量m³/h | 普通型 | 15 | 25 | 18 | 29 | 31 | 48 | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | |||
| 改進型 | - | - | - | - | - | - | 46 | 80 | 80 | 125 | 100 | 157 | 152 | 246 | ||||
| 料斗 | 斗寬mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | ||||||||||
| 斗容L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | ||||
| 斗距mm | 普通型 | 500 | 512 | 688 | ||||||||||||||
| 改進型 | - | 384 | 516 | |||||||||||||||
| 鏈條 | 圓鋼(直徑×節距)mm | 14×50 | 18×64 | 22×86 | ||||||||||||||
| 環數 | 普通型 | 9 | 7 | 7 | ||||||||||||||
| 改進型 | - | 5 | 5 | |||||||||||||||
| 料斗運行速度m/s | 1.2 | 1.4 | 1.5 | |||||||||||||||
| 主鏈輪節圓直徑mm | 300 | 365 | 520 | 630 | 710 | 800 | 900 | |||||||||||
| 主軸轉速r/min | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | |||||||||||
| 物料*大塊度mm | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
注：1、表中斗容是計算斗容（料斗盛水時的容積），輸送量是按填充系數為1時計算所得，實際應用時要考慮填充系數。2、表中改進型只有TH315、TH400、TH500、TH630。
1.斗提機下部區段的支撐面，必須保證坐落在基礎的水平面上。
2.斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。
3.中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。
4.斗提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。
5.料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。
6.螺旋拉緊裝置調整好后，應使?fàn)恳龢?gòu)件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。
7.減速機高速軸的軸線與電動機的軸線，應相互平行;低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其最大平行偏移量不得超過0.2mm，最大軸線交角不得超過40‵。
8.斗提機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。
9.斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。最上面的支撐點應盡量靠近頭部。
| 潤滑部位名稱 | 潤滑材料 | 潤滑周期 | 潤滑方法 |
| 軸承 | 耐水潤滑脂 | 200小時 | 用注油器 |
| 逆止器 | 耐水潤滑脂 | 50小時 | 用注油器 |
| 拉緊螺栓 | 耐水潤滑脂 | 500小時 | 涂抹 |
| 減速機 | 按所配置減速機說明書 | 6個月 | 傾注 |
| 電動機 | 耐水潤滑脂 | 6個月 | 傾注 |
